یکی از بهترین ابزارهای اندازه گیری کیفیت و عیب یابی پسیو شبکه را میتوان بدون شک دستگاه فلوک نامید، که اطلاعات کاملی از کیفیت کابل کشی ، سرعت شبکه ، متراژ کابل ، محل دقیق قطعی کابل و … را ارائه می دهد. در ادامه با ما همراه باشید تا اطلاعات دقیقی از چگونگی عملکرد آن بدست آورید.
تستر فلوک یکی از کاملترین تستر های موجود در بازار می باشد که کاملترین اطلاعات را از شبکه کابلی شما ارائه می دهد و حتی میتواند این اطلاعات را در خود ذخیره و گزارش کاملی جهت ارائه به کارفرما ، به صورت کتبی ارائه دهد.
اطلاعاتی که این دستگاه به شما ارائه میدهد در زیر آمده
-تست کاملی از قسمت های فیزیکی شبکه از جمله : کابل ، کیستون ، پچ کرد ، پچ پنل
-تعیین اصالت تجهیزات پسیو شامل کابل ، پچ کرد و….
-تعییت متراژ دقیق کابل های استفاده شده در مسیر تست ، گزارش اتصالات در مسیر.
-گزارش کیفیت اتصالات در کابل به پچپنل و یا قطعی آن.
-گزارش میزان نویز و محل دقیق آن در شبکه
-گزارش میزان و محل کشش و یا خمش بیش از حد در مسیر کابل
-گزارش درصد خلوص مس به کار رفته در کابلهای شبکه و همچنین میزان مقاومت و رسانایی کابل ها
– اندازه گیری پارامترهای فیزیکی و مفهومی لینک از قبیل :
Propagation Delay
Length
Wire Map
Dc loop Resistance
Delay Skew
EXT
eturn Loss-RL
Insertion Loos
CR
در خصوص اهمیت دستگاه تستر فلوک و گزارش تستهای آماری این دستگاه میتوان به این نکته اشاره کرد که کلیه وزارتخانه ها و ادارات کل و سازمانها در برگزاری مناقصات اجرای شبکه های مسی ، فیبر نوری یکی از شرایط اولیه و ضروری شرکت در مناقصات را بهره مندی از ابزار نصب و تست و آنالیز مورد نیاز از جمله دستگاه تستر فلوک اعلام می نمایند.
روش عملکرد تست های شبکه
بر اساس استانداردهایANSI/TIA/EIA 568-B.1 وISO/IEC 11801 مشخص می شوند که در سیستمANSI بر اساس دسته بندی های(Cat3, Cat5e,Cat6, Cat7) و در سیستمISOبر اساس کلاس های(Class C,D,E,F) نام گذاری می شوند.
عملکرد هر دسته یا کلاس
محدود می شود بهPass / Failشدن محدوده فرکانسی مربوط به آن دسته یا کلاس
برای مثال دردستهCat3/ Class C که دیگر استفاده نمی شود در پهنای باند 16 مگاهرتز,
درCat5e / Class D در پهنای باند 100 مگاهرتز,
درCat6 / Class E در پهنای باند 250 مگاهرتز
و درCat7 / Class F در پهنای باند 600 مگاهرتز کار می کند.

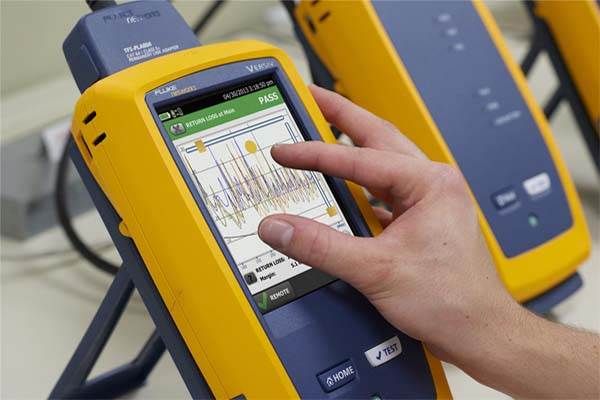

نمونه تست فلوک
Wiremap
کاربردWiremap برای این است تا اشکالات فیزیکی را بتوانیم شناسایی کنیم مثل : نصب صحیح سوکت ها در انتهای کابل,
هرگونه اتصال کوتاه بین 2 یا چند رشته کابل, قطعی 1 یا چند رشته, چیدمان صحیح رشته ها و غیره

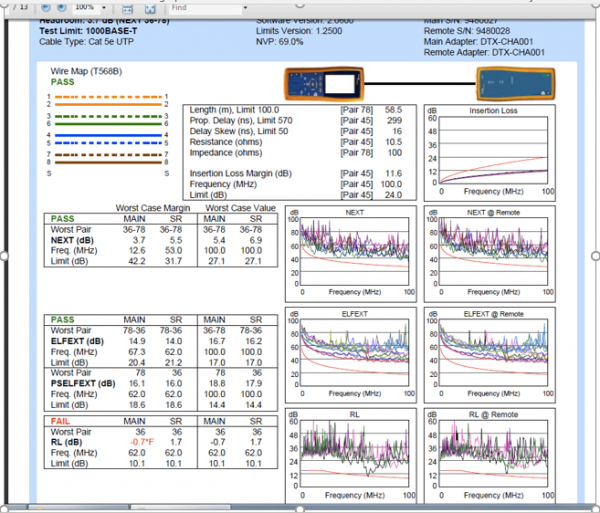

نمونه گزارش تست فلوک
Propagation Delay
مدت زمانی را که یک سیگنال از یک طرف کابل فرستاده می شود و در طرف دیگر دریافت می شود که بر اساسmilliseconds,nanosecond, picosecends سنجیده می شود را گویند.
Delay Skew
تفاوتPropagation Delay بین سریعترین و کندترین زوج راDelay Skew گویند که معمولا بین 25-30nanoseconds (nSec)برروی 100 متر کابل می باشد.
Cable Lenght
با استفاده از این پارامتر اطمینان پیدا می شود که طول کابل از استاندارد 100 متر تجاوز نکند.
Insertion Loss
اشاره کننده میزان افت سیگنال در انتهای یک خط نسبت بهInsertion Loss اولیه که برروی خط ایجاد شده که این افت توسط مقاومت الکتریکی کابل مسی ایجاد شده یا افت انرژی توسط عایق های روی کابل یا میزان امپدانس ایجاد شده توسط کانکتور ها. این پارامتر معمولا بر حسبdB با یک علامت منفی (-) مشخص می شود. میزان این مقدار با زیاد شدن طول و فرکانس کابل افزایش میابد.
Return Loss
میزان مقدار سیگنال برگشتی به سمت فرستنده می باشد. این مقدار سیگنال برگشتی توسط اختلاف امپدانس کابل یا کانکتور بوجود می آید که معمولا به علت کشیدگی بیش از حد کابل یا معیوب بودن کانکتور پدید می آید.
Near End-Cross Talk NEXT
میزان انتشار سیگنال یک زوج برروی سیگنال برگشتی از زوج دیگر راNEXT گویند.
Powe Sum NEXT PS NEXT
جمع مقدار NEXT 3زوج بر روی زوج دیگر را PSNEXT گویند.
The Equal-Level Far-End Crosstalk ELFEXT
میزان FEXT انتهای هر خط را می گویند. FEXT در عمل بسیار شبیهNEXT می باشد با این تفاوت که در انتهای کابل (در سمت گیرنده) اتفاق می افتد.
Power Sum ELFEXT
جمع مقدارFEXT 3زوج بر روی زوج دیگر راPSELFEXT گویند.
Attenuation-to-Crosstalk ratio ACR
تفاوت بین افت سیگنال وNEXT که برحسبdB سنجیده می شود و مشخص کننده میزان قدرت افت سیگنال نسبت بهCrosstalk انتهای خط می باشد. در حالت معمول میزانACR باید در حدود 7dB باشد تا بتوانیم یک کارآیی خوب از کابل داشته باشیم. در بعضی مواقع لازم است از کابل های
(STP (ShieldedTwisted Pair بجای (UTP (UnshieldedTwisted Pair استفاده کنیم تا میزانACRرا بالا ببریم.
Power Sum ACR PSACR
همانندACR می باشد با این تفاوت که ازPSNEXT برای تست استفاده می شود.
DC Loop Resistance
میزان مقاومت برروی یک زوج را که در انتهای کابل بصورتLoop درآمده باشد و معمولا تحت تاثیر امپدانس قرار می گیرد, این پارامتر معمولا تاثیر کمتری نسبت به InsertionLoos دارد اما در مواقع خاصی برای مثال هنگامی که ازPoEاستفاده می کنیم نقش بسزایی را بازی می کند
در انتها باید خدمت شما دوستان خوب بگم که ، تست فلوک بدون رعایت استاندارد های کابل کشی و پسیو کاری ، حتما نتایج خوبی نخواهد داشت ، به غیر از استفاده از محصولات
مرغوب و با کیفیت ، لازمه استاندارد های کابل کشی نیز رعایت بشه.
این امر باعث افزایش طول عمر تجهیزات اکتیو و همچنین تداوم در up بودن شبکه پسیو شما نیز خواهد شد . همچنین در صورت تست کردن شبکه شما با تستر فلوک بهترین نتیجه حاصل خواهد آمد.
