آموزش ضبط تشخیص هوشمند (IVS Record) – رابط گرافیکی جدید

در این مقاله ضبط براساس آنالیز تصویری به صورت کاملاً هوشمند که در محصولات داهوا تحت عنوان Intelligent Video Surveillance (IVS) وجود دارد آموزش داده شده است که این قابلیت های هوشمند تصویری به شرح زیر می باشد:

قابلیت های اصلی آنالیز تصویری:

Motion : هنگام حرکت در یک منطقه تعریف شده، هشدار خطر ایجاد می شود.
Tripwire: هنگامی که یک شی از منطقه تعریف شده عبور می کند، هشدار خطر ایجاد می شود.
Intrusion: هنگامی که شخص یا شی وارد یک منطقه تعریف شده می شود، هشدار خطر ایجاد می شود.
Scene Change: تشخیص می دهد که آیا تغییری در صحنه ایجاد شده است و طبق برنامه ریزی هشدار خطر را ایجاد می کند.
Abandoned/Missing Object: هنگام رها شدن یا حذف شدن یک شی از یک منطقه مشخص شده را تشخیص می دهد.

قابلیت های پیشرفته آنالیز تصویری:

Facial Detection: این دوربین به طور خودکار چهره یک شخص را ضبط می کند و عکس را برای تجزیه و تحلیل و پردازش به NVR می فرستد (همچنین در دوربین های شبکه سری Pro 4000 و ۵۰۰۰).
People Counting: تعداد افرادی که از یک منطقه مشخص شده وارد یا خارج می شوند، شمارش می کند.
Heat Mapping: گرمای بدن را برای برجسته کردن منطقه (بازدید کنندگان) با بالاترین جمعیت برای نظارت بر فعالیت و انجام تجزیه و تحلیل کسب و کار تجزیه و تحلیل می کند.

در این مقاله آموزشی از دستگاه ضبط داهوا مدل X72A2A و دوربین مداربسته تحت شبکه DH-IPC-HDW44A1MN-I داهوا استفاده شده است.

دستور العمل مرحله به مرحله

قدم اول:
ساختن یک IVS Rule در دوربین و فعال کردن Smartplan

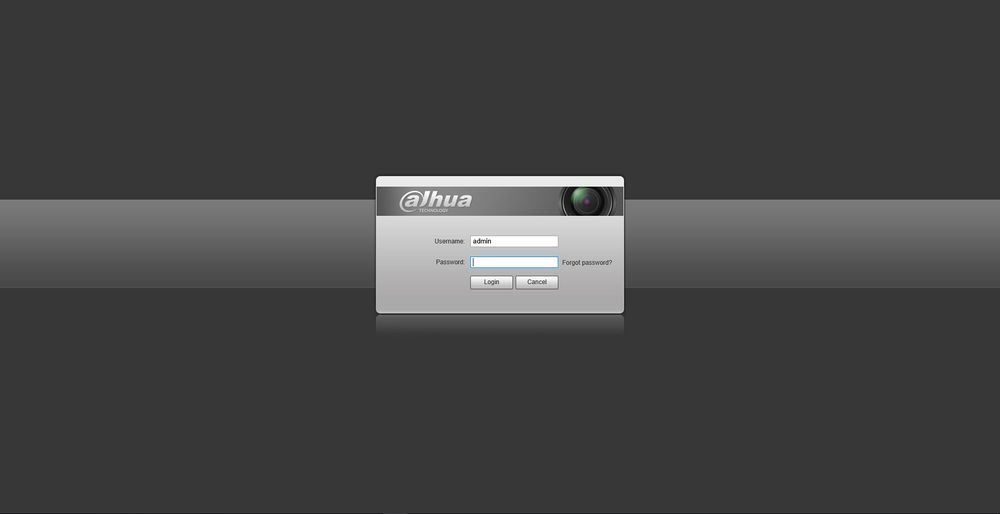

– وارد منوی وب دوربین شبکه شوید.

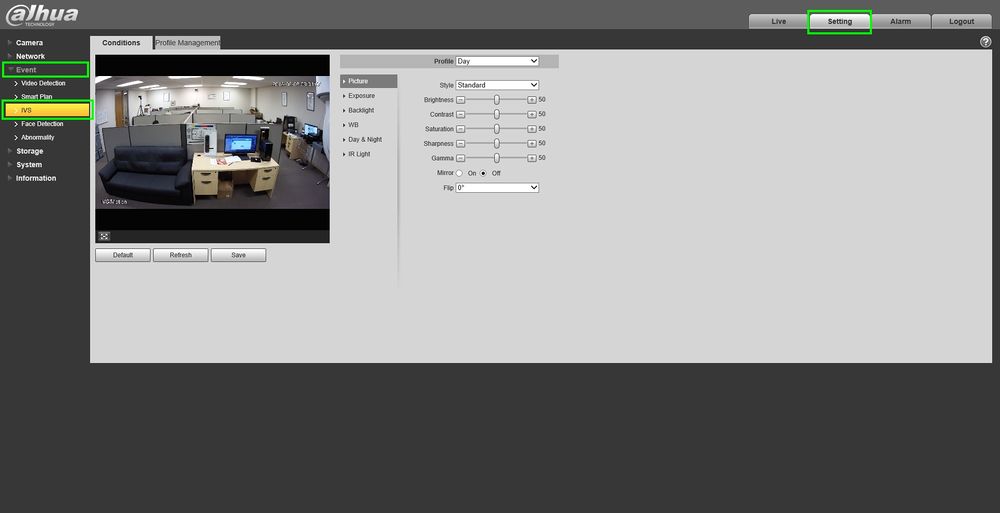

– به این مسیر Settings>Events>IVS بروید.

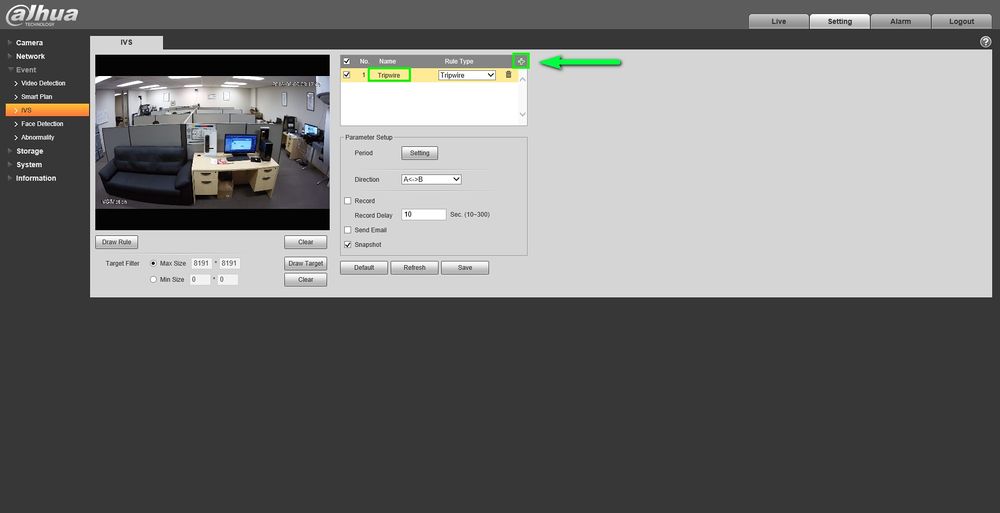

– همانطور که در عکس مشاهده می کنید بروی ایکون + سبز رنگ برای ایجاد Rule کلیک کنید. همچنین می توانید بروی rule که به صورت پیش فرض قرار دارد دابل کلیک کرده و آن را تغییر نام دهید.در این مثال ما از یک Tripwire استفاده می کنیم.

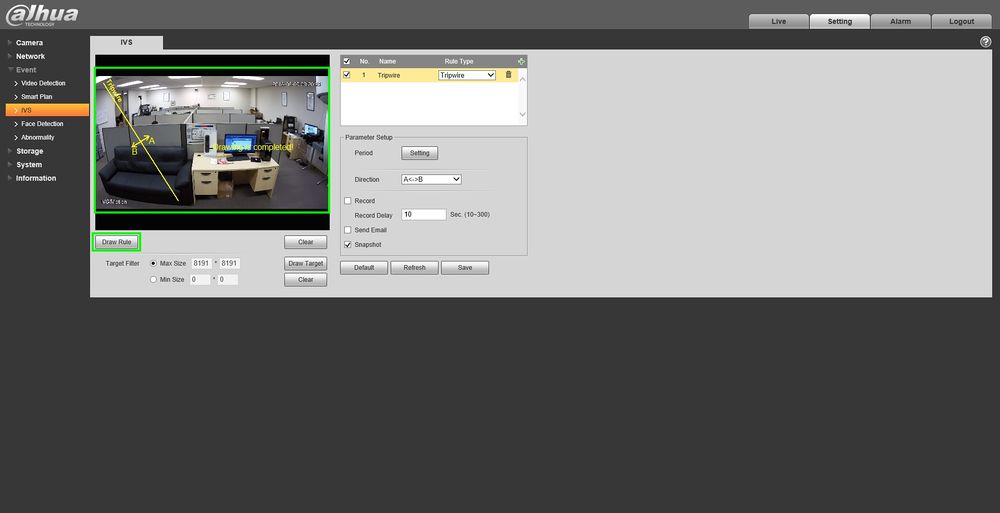

– بروی دکمه Draw Rule در زیر تصویر کلیک کنید و از یک بخشی از تصویر این قابلیت را رسم نمایید. با استفاده از چپ کلیک نقطه شروع و با همان چپ کلیک نقطه پایان را رسم نمایید و برای نهایی کردن خط ترسیم شده از راست کلیک استفاده نمایید.
– در بخش direction می توانید جهت ورود/خروج به tripwire را مشخص نمایید و پس از تعیین جهت که ما در این مثال دوطرفه را در نظر گرفته ایم بروی گزینه Record کلیک کرده و با فعال کردن آن بروی دکمه Save کلیک کرده و تنظیمات را ذخیره می نماییم.

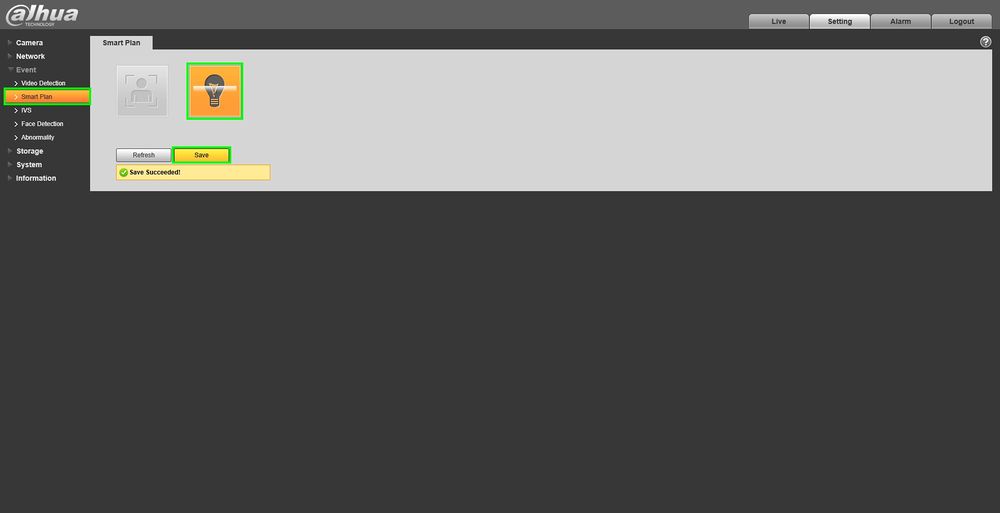

فعال بودن Smart Plan لازم و ضروری است تا بتوانید از Rule های تعریف شده استفاده نمایید. بروی IVS کلیک کنید و آن را هایلایت کنید. بروی Save کلیک کنید.

قدم دوم:
اضافه کردن دوربین شبکه به دستگاه ضبط و فعال کردن ضبط هوشمند در دستگاه

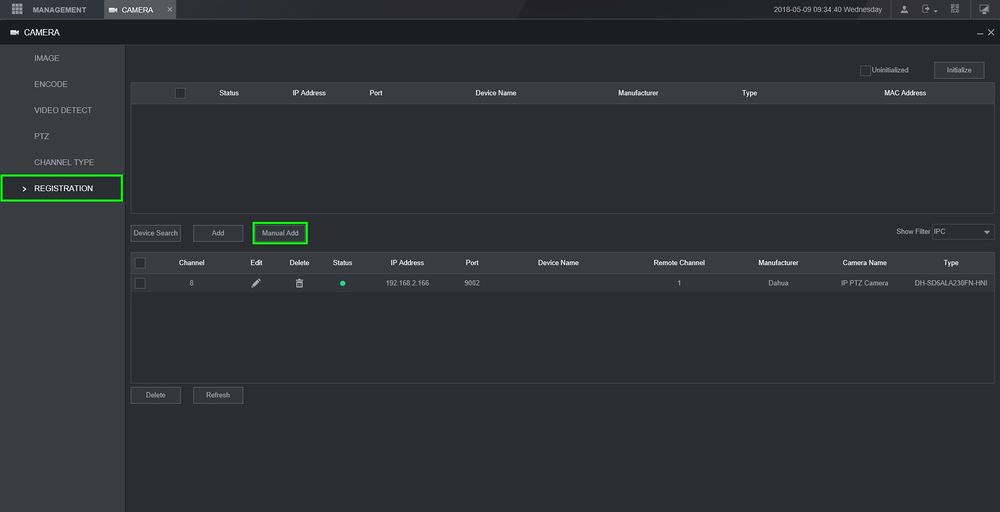

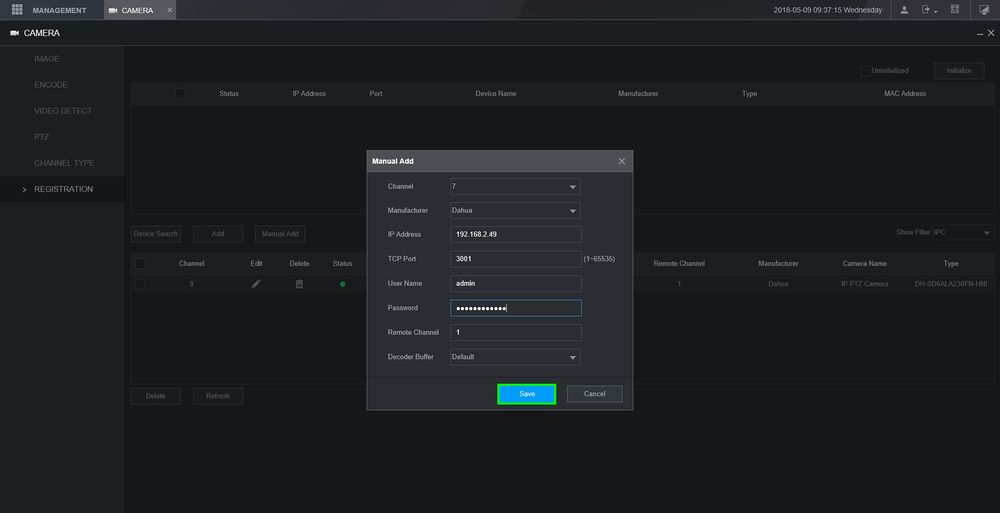

– وارد منوی دستگاه شوید و در مسیر Camera>Registration>Manual Add دوربین شبکه را اضافه نمایید.

– اطلاعات مورد نیاز خواسته شده برای شناسایی دوربین را تکمیل نمایید و سپس بروی Save کلیک کنید. همانطور که مشاهده می کنید اطلاعات لازم وارد شده و با زدن دکمه ذخیره دوربین ما به کانال ۷ دستگاه اضافه خواهد شد.

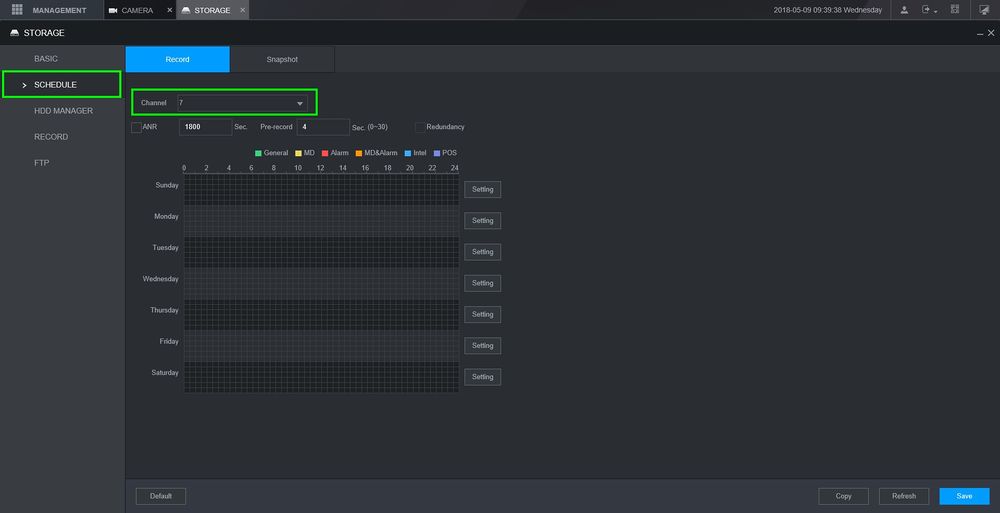

– به مسیر Storage>Schedule رفته و کانال مورد نظر را انتخاب بروی دکمه Settings یکی از روزهای هفته کلیک کرده تا تنظیمات لازم ضبط هوشمند را انجام دهیم.

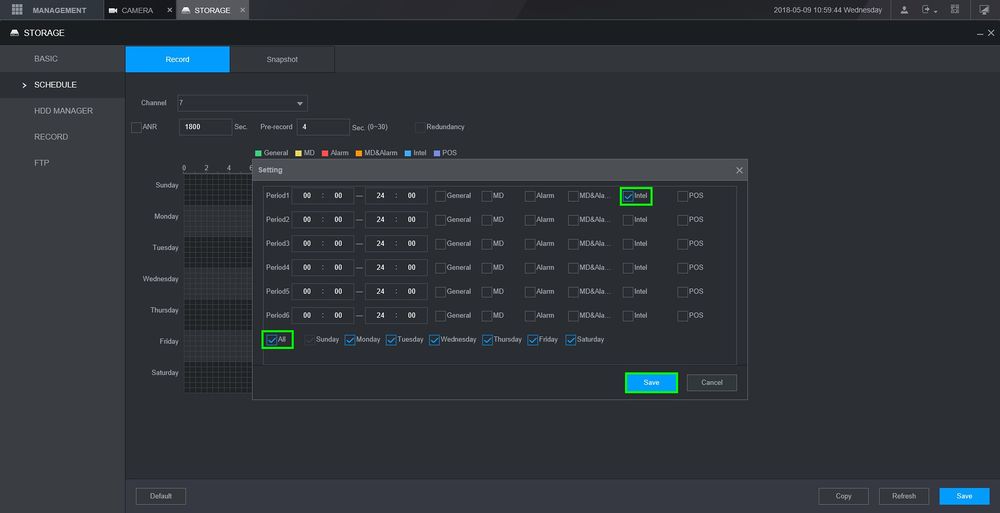

– گزینه Intel فعال و سپس گزینه All که برای تمامی روزهای هفته کاربرد دارد فعال نمایید و در اخر بروی ذخیره کلیک کنید.

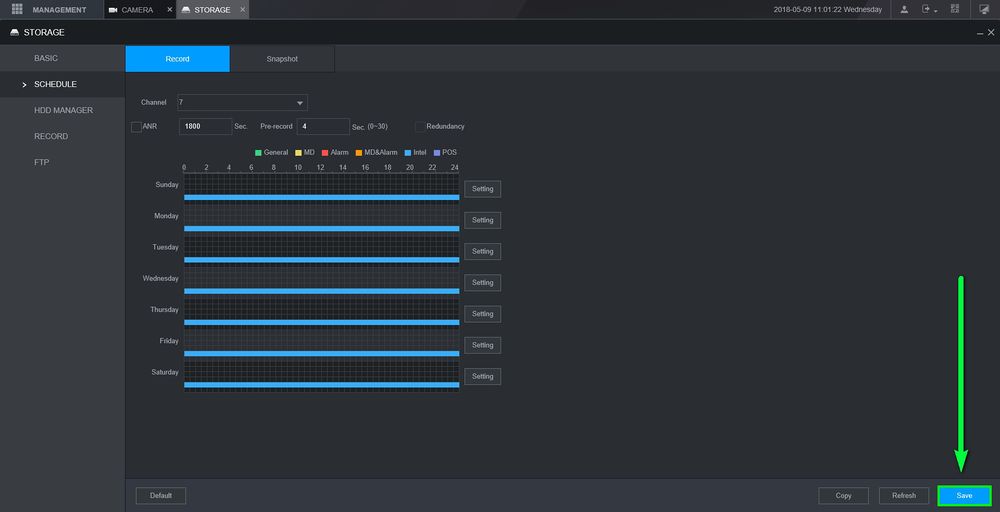

– پس از ذخیره مشاهده می کنید نوار روزهای هفته با خط آبی رنگی تنظیم شده است که به معنی این است که دستگاه آماده ضبط در ۷ روز هفته و به صورت ۲۴ ساعت می باشد. برای نهایی شدن تنظیمات ذخیره را کلیک کنید.

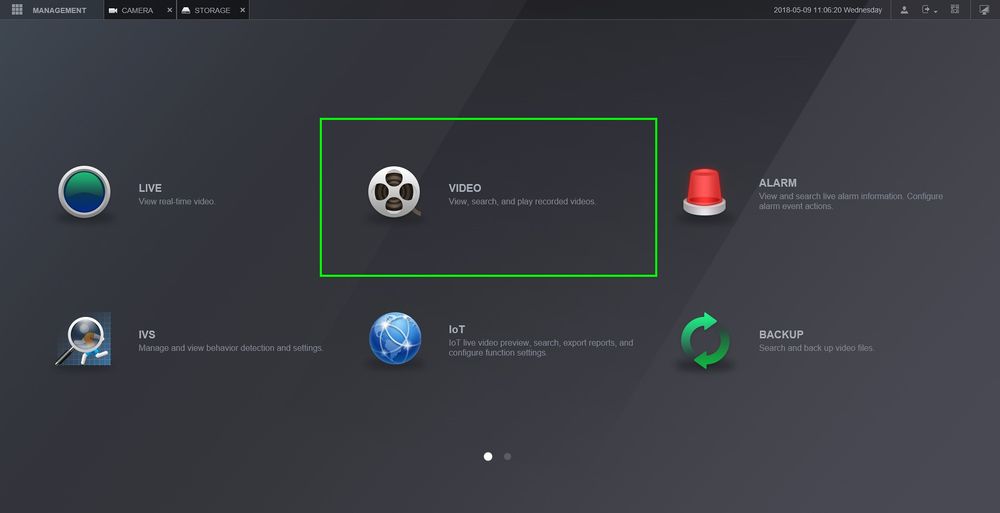

– در منوی اصلی بروی VIDEO کلیک کنید. (برای مشاهده تصاویر ضبط شده براساس تشخیص هوشمند ویدئویی IVS)

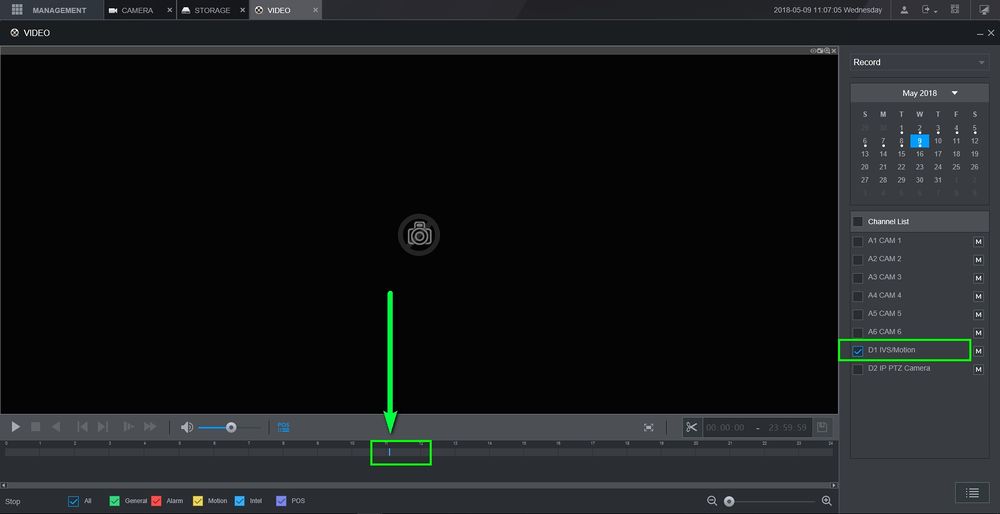

– کانالی که دارای IVSMotion می باشد را کلیک کرده و خواهید دید در قسمت نوار زمان خطوط آبی رنگ تصاویر ضبط شده توسط دوربین می باشد.
