نحوه آرایش رک سرور

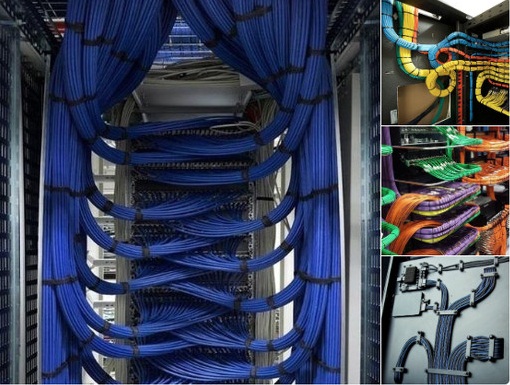

زمان سوار کردن تمامی تجهیزات شبکه (مانند سرورها، سوییچ‌ها و روترها) در رک سرور، آرایش کابل‌های شبکه مسئله‌ای است که در بسیاری از مواقع از آن چشم‌پوشی می‌شود. بدون وجود یک راهکار مناسب جهت مدیریت کابل‌های شبکه در داخل رک، تمامی کابل‌های شبکه به شکل اسپاگتی درمی‌آیند. در این مقاله نحوه آرایش رک سرور را بررسی می کنیم.

در این حالت مدیریت کابل‌ها برای تکنسین‌های IT و نصاب‌ شبکه های کامپیوتری در بسیاری از دیتاسنترها به چالش بزرگی تبدیل می‌شود. چگونه باید یک رک سرور را سازمان‌دهی کرد؟ برای جلوگیری از ایجاد یک وضعیت آشفته، قبل از نصب رک سرور برنامه ریزی ها انجام شده و مقداری زیادی ابزارآلات و تجهیزات از پیش آماده می‌شود.

چرا در یک رک سرور به مدیریت کابل کشی نیاز است؟

دلیل این امر کاملاً واضح است. در صورت انتخاب نامناسب مسیر کابل‌های شبکه، به‌مرور زمان مشکلات متعددی برای این سرور به وجود می‌آید. اول از همه در صورت نامنظم بودن و درهم بودن کابل‌های شبکه، امکان پیچیده شدن آن‌ها وجود دارد و احتمال بروز خطا در زمان اتصال مجدد کابل‌ها بالا می‌رود. دوم، مدیریت کابل کشی شبکه در رک سرور ارتباط مستقیمی با امنیت سخت‌افزار دارد. تمامی تجهیزات شبکه موجود در رک گرما تولید می‌کنند، بنابراین سازمان‌دهی آن با در نظر گرفتن فضای مناسب باعث بهبود جریان هوا و مدیریت تجهیزات شبکه می‌شود.

مورد آخر، از برچسب کابل‌ها نباید صرف‌نظر کرد، چرا که این امر باعث می‌شود زمان مورد نیاز برای رفع مشکلات کاهش یابد. تصور کنید که با وجود نامنظم بودن کابل‌ها، چقدر ردیابی آن‌ها دشوار می‌شود؟ بنابراین به سازمان‌دهی و آرایش کابل در رک سرور باید توجه زیادی داشت.

پیش از سازمان‌دهی آرایش کابل در رک سرور، به چه عواملی باید توجه کرد؟

مشخصات رک

در اکثر کاربردهای IT پهنایی که برای رک ها در نظر گرفته می‌شود برابر با 19 اینچ (48.26cm) است. عمق قفسه رک معمولاً تا حدی قابل تنظیم است. ارتفاع نیز به بخش‌های استانداردی به نام واحدهای رک (U) تقسیم می‌شود، به‌گونه‌ای که هر U برابر با 1.75 اینچ (4.45cm) است. برای مثال یک رک 42U شامل 42 واحد رک است. این یعنی این قفسه با هر ترکیب تجهیزات استاندارد قفسه‌ای تا حداکثر 42U سازگار است. بنابراین اولین قدم، انتخاب یک قفسه‌ی سرور مناسب برای دیتاسنتر است.

اصول آرایش رک سرور

قبل از سوار کردن تمامی تجهیزات شبکه، برنامه ریزی برای آرایش رک سرور در محیط‌های متراکم اهمیت زیادی دارد. نیاز است که تعیین کنید کدام یک از اجزا باید در سرور جای‌گیرند. همچنین بهتر است طرح اولیه‌ مربوط به طراحی نقشه شبکه خود را ترسیم کنید تا بر اساس آن هر یک از اجزا را در قفسه سرور سوار کنید. در صورت انجام این کار دیگر با مشکل جابه‌جایی تجهیزات پس از سوار شدن آن‌ها مواجه نخواهید شد.

مکان تجهیزات شبکه

جهت به حداکثر رساندن فضای داخل قفسه سرور و فراهم کردن امکان سرویس‌دهی آسان، مکان تجهیزات شبکه در سرور بسیار حیاتی است. بهتر است که برای مکان قرارگیری تجهیزات قبل از نصب و راه اندازی آن‌ها طرح دقیقی را فراهم کنید و برای توسعه‌ی آینده‌ی آن برنامه‌ای داشته باشید. عموماً سنگین‌ترین تجهیزات مانند سیستم‌های UPS و بسته‌های باتری خارجی و سرورهای بزرگ‌تر در پایین قفسه قرار می‌گیرند.
